活塞式壓力計參數(表四)
YS-600型活塞式壓力計的精度等級分為一等和二等，一等的精度參數為0.05級，二等的精度參數為0.02級。測量范圍參數是一個由最小測量值和最大測量值所限定的區域，其間可給出的各測量點由最小間隔值參數限定?；钊綁毫τ嫷臏y量范圍與活塞底盤及其連接件的組合質量、與標準質量砝碼組的配置參數相關，活塞底盤及其連接件的組合質量決定活塞式壓力計的最小測量點參數、標準質量砝碼組的總合質量加活塞底盤及其連接件的組合質量決定活塞式壓力計的最大測量點參數、而標準質量砝碼組中的單塊最小質量砝碼則決定活塞式壓力計的最小間隔值參數。所述質量的參數又取決于活塞測量系統的有效面積參數，活塞測量系統的有效面積是在制造環節中依據標稱面積參數實現、在活塞式壓力計檢定的量傳環節中確認。本頁以列表方式向您簡要揭示YS600型活塞式壓力計的這些技術參數和相關技術指標。

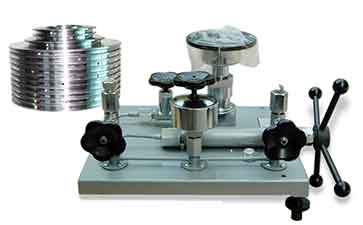

兼容型 YS600 活塞式壓力計
Piston gauge products

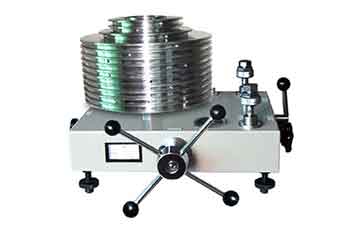

標準型YS-600活塞式壓力計
Piston gauge products
活塞式壓力計詳細參數表(表四)_YS-600型
- 項目
- 參數
- 備注
- 規格型號
- YS-600
- 測量范圍
- 1～60MPa
- 最小間隔值1MPa
- 精度等級
- 0.05級【二等】
- 0.02級【一等】
- 公稱面積
- 0.1平方厘米
- 0.1平方厘米
- 活塞系統的公稱面積
-
活塞
及其
連接件 公稱質量 產生壓力(MPa) - 1
- 1
- 1
- 1
- 測量下限值
- 活塞、活塞筒材料
- 合金鋼或碳化鎢
- 碳化鎢
- 【可選】
- 活塞工作位置指示
- 標高指示板或?qū)Ｓ弥羔樖轿镂粌x表
- 專用指針式物位儀表
- 【可選】
- 壓力發生系統
- 手搖泵或柱塞式預壓泵加調壓器
- 柱塞式預壓泵加螺旋式調壓器
- 【可選】
-
標配砝碼
質量
與作用 公稱質量 產生壓力(MPa) 標配數量(塊) 砝碼材料 - 1
- 2
- 5
- 1
- 2
- 5
- 可訂制非標
- 1
- 2
- 5
- 1
- 2
- 5
- 2
- 1
- 11
- 2
- 1
- 11
- 可增訂數量
- 常規或無磁
- 無磁材料
- 【可選】
- 工作介質
- 癸二酸二(2-乙基己基)酯 20℃時運動黏度 20～25mm2/s，酸值不大于0.05毫克 KOH/克
- 可代購工作介質
- 接口連接型式
- 螺紋連接
- 其它連接型式可協議
- 標配接口螺紋
- M20×1.5
- 其它連接螺紋須協議
- 接口連接方式
- 普通型或快速接頭
- 手旋式快速接頭
- 【可選】
- 標配接口數量
- 2
- 可增加，須協議
- 電源
- 若選配專用指針式物位儀表需 ～220V50Hz
- ～220V 50Hz
- 總重量
- ≈90kg
- ≈90kg
更多活塞壓力計產品參數：
- · YS-6型
- 測量范圍：
0.04～0.6MPa
最小量值間隔：
0.01MPa[標配]
- · YS-60型
- 測量范圍：
0.1～6MPa
最小量值間隔：
0.1MPa[標配]
- · YS-250型
- 測量范圍：
0.5～25MPa
最小量值間隔：
0.5MPa[標配]
- · YS-600型
- 測量范圍：
1～60MPa
最小量值間隔：
1MPa[標配]
- · YS-1000型
- 測量范圍：
2～100MPa
最小量值間隔：
1MPa[標配]
- · YS-1600型
- 測量范圍：
2～160MPa
最小量值間隔：
1MPa[標配]
